Dwubiegunowy wskaźnik napięcia przemiennego DWNP-1 przeznaczony jest do sprawdzania obecności lub braku napięcia w sieciach prądu przemiennego do 1kV np. przy obsłudze rozłączników izolacyjnych oraz uzgadniania faz.

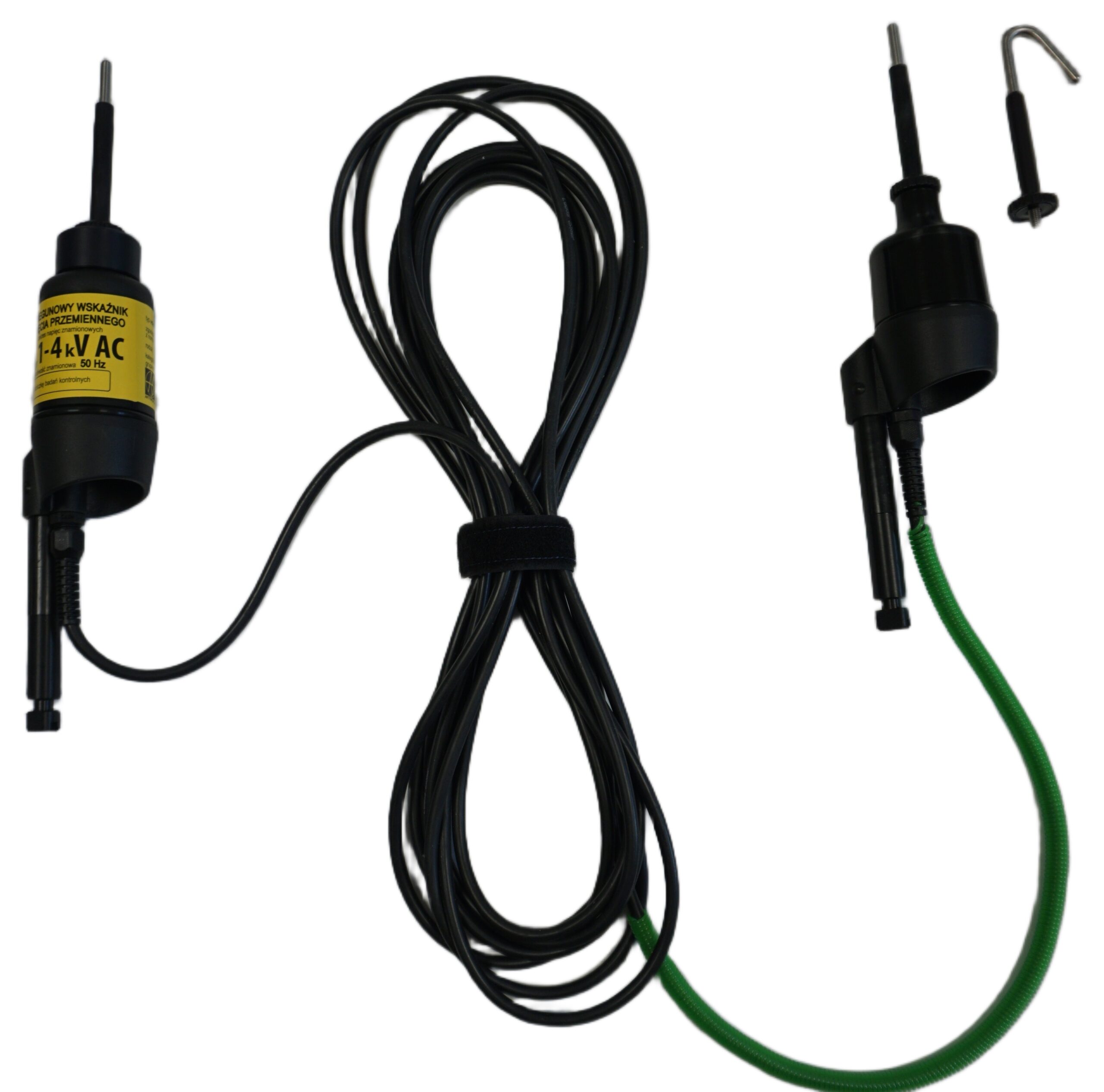

Składa się on z dwóch części:
-rezystancyjnej z kołkiem stykowym mocowanej w głowicy drążka,
-wskaźnikowej z wyświetlaczem cyfrowym i magnetycznym zaciskiem,
Obie części połączone są przewodem w osłonie silikonowej.
Opcjonalnie wskaźnik można wyposażyć w adapter, umożliwiający zamocowanie części pomiarowej na drążku z głowicą systemu UDI (drążki TDO, UDI, TDI i TDI-B) i w tej konfiguracji używać go do pracy z potencjałem napięcia na obu biegunach (np. w celu uzgadniania faz do 1 kV). Przy zastosowaniu do części pomiarowej adaptera DWNP-1 należy zamocować tę część do drugiego drążka izolacyjnego a całość zastosować jako dwubiegunowy uzgadniacz faz do napięcia 1 kV.
Karta katalogowa
karta Wskaźnik DWNP-1 (wydanie I – 01.2010)
Deklaracja CE
Instrukcja Użytkownika
Instrukcja Wskaźnik DWNP-1 (wydanie I – 01.2010)
Certyfikat
udostępniany na zapytanie
55 WTO 7-09 Dwubiegunowy wskaźnik napięcia przemiennego DWNP-1 – data wydania 10.2010
